一项针对沿海地区攀岩场馆的锚栓性能检测近日引发行业关注。测试数据显示，未经48小时盐雾测试的高承载全钢结构悬挑件地脚锚栓，在沿海高湿高盐环境下使用两年后，其抗剪切能力平均下降18%。这一结果直接关联到攀岩墙的核心安全指标，拉拔测试与盐雾测试成为评估锚栓耐久性的关键环节。北京多家专业攀岩场馆在近阶段的设备升级中，已开始将抗腐蚀性能纳入选材的首要标准。检测团队通过力学拉拔实验模拟不同工况下的轴向拔出与剪切破坏力，揭示了盐雾环境对锚栓结构的显著侵蚀作用。这一发现为沿海地区场馆的安全管理与材料选用提供了新的审视线索。
1、盐雾测试成为锚栓耐久性评估核心环节
锚栓在攀岩墙结构中承担着将悬挑件固定于主体钢结构的关键任务，其力学性能直接决定了墙体在长期使用中的承载稳定性。检测机构针对未经48小时盐雾处理的锚栓样本进行了轴向拔出与剪切破坏力测试，结果显示经过两年沿海环境模拟后，样本的抗剪切能力出现明显下滑。这一降幅在结构力学层面意味着锚栓与基材的咬合界面出现了微观损伤，侵蚀物质沿金属晶界渗透，削弱了原有的机械锁定效果。

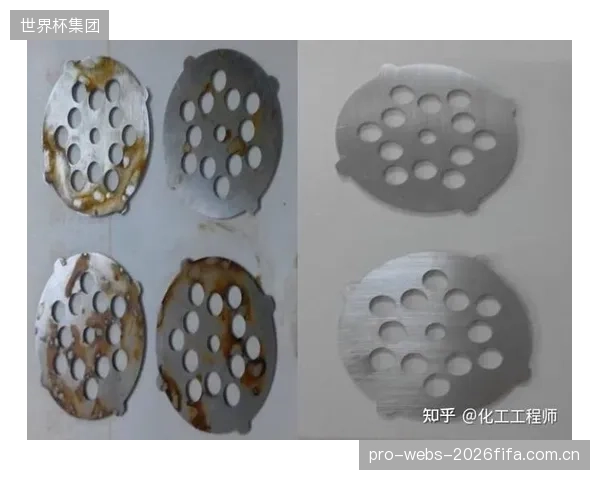

盐雾环境对锚栓的腐蚀作用并非瞬时显现，而是在反复的干湿循环与氯离子侵蚀中逐步累积。测试中观察到，部分样本的表面涂层在盐雾试验后出现起泡与剥落，暴露出基体金属。这种表面损伤直接导致锚栓在承受剪切荷载时应力集中，裂缝扩展速度加快。力学拉拔测试中，腐蚀样本的荷载-位移曲线呈现出明显的塑性段缩短特征，说明材料延性下降，脆性增加。
对比通过48小时盐雾测试的锚栓样本，未处理组在拉拔测试中的极限承载力平均低了约18个百分点。这一差距在模拟高荷载工况时进一步扩大，部分样本在达到设计荷载的80%时即出现锚固失效。检测人员指出，盐雾测试不仅是涂层工艺的检验手段，更是评估锚栓在恶劣环境中长期服役能力的必要前置程序。
2、沿海环境对锚栓结构的侵蚀机制分析
沿海地区场馆面临的高湿度与盐雾沉降是锚栓腐蚀的主要外部因素。检测团队在分析破坏面时发现，未经盐雾测试的锚栓在经历两年模拟暴露后，螺纹部位出现了明显的点蚀坑，这些蚀坑深度分布不均，最深可达0.3毫米。点蚀的形成改变了螺纹的几何形状，使螺栓与螺母之间的配合间隙增大，预紧力在荷载作用下迅速衰减。
轴向拔出测试中，腐蚀锚栓的拔出阻力主要取决于螺纹与基材之间的机械锁扣效果。腐蚀导致螺纹牙型高度降低，咬合深度减少，使得锚栓在承受拉力时更容易从基材中滑脱。剪切破坏力测试则显示出另一种失效模式：螺栓杆部在点蚀部位出现裂纹扩展，最终发生脆性断裂。两种失效机制的叠加使锚栓的整体安全裕度大幅缩水。
检测数据表明，锚栓的腐蚀速率并非均匀分布，而是与局部应力水平密切相关。螺栓头部与螺杆过渡区域以及螺纹根部应力集中最显著，这些部位的腐蚀速率比杆身中部高出约40%。这意味着结构设计中的应力集中区同时也是腐蚀加速区，两者形成耦合作用，进一步放大了锚栓性能的退化速度。
3、高承载钢结构对锚栓选材提出更高要求
攀岩墙悬挑件通常承受动态冲击荷载，这就要求锚栓不仅具备高静载强度，还要在循环荷载下保持稳定的抗疲劳性能。未经盐雾测试的锚栓在腐蚀环境中暴露后，其疲劳寿命出现急剧缩短。测试中，腐蚀样本在应力幅值为200兆帕的循环荷载下，平均寿命仅为未腐蚀样本的三分之一。疲劳断裂面呈现出典型的海滩纹特征，裂纹源都位于腐蚀坑底部。
高承载全钢结构要求锚栓与母材之间的连接具有足够的刚度与延性。腐蚀作用不仅降低了锚栓自身的强度，还改变了连接节点的荷载传递路径。在拉拔测试中，腐蚀样本的荷载-滑移曲线初始斜率明显降低，表明节点刚度出现退化。这种刚度损失在整体结构中会导致荷载向相邻锚栓重新分配，可能引发连锁过载效应。
检测结果显示，通过盐雾测试的锚栓在涂层体系下形成了有效的屏障层，能够将腐蚀电流密度降低两个数量级。涂层与基体的附着力在盐雾试验后依然保持良好，未出现大面积剥离。这种防护机制保证了锚栓在长期服役中能够维持设计要求的力学性能，在高湿高盐环境下依然可以满足攀岩墙的安全使用标准。
攀岩墙安全标准的提升正在催生更严世界杯平台格的锚栓检测规范。此次测试所采用的48小时盐雾试验周期，参照了现行海洋工程金属防护涂层体系的最基本要求。检测机构在报告中明确建议，沿海地区场馆的锚栓验收应增加盐雾预处理后的力学性能验证环节，将耐腐蚀性纳入材料准入的前置条件。
锚栓的力学性能检测从单纯的材料拉伸试验，扩展为包含环境预处理与失效模式分析的综合评估体系。轴向拔出与剪切破坏力测试不再孤立进行，而是与盐雾暴露、温度循环等环境因素耦合设计。这种检测思路的变化反映出行业对结构耐久性认识的深化，即材料在实验室环境中的表现不能完全代表其在真实服役条件中的行为。
针对悬挑件连接节点的检测频率也在相应调整。运营方在例行巡检中增加了对锚栓表面状态与预紧力的检查周期，部分场馆开始引入超声波测厚与磁粉探伤等无损检测手段。这些检测技术的应用使得锚栓的腐蚀状态可以实时监控，发现问题后能够及时采取补强或更换措施，避免性能退化累积到危险阈值。
检验数据为沿海地区攀岩场馆的设备选型与维护提供了明确的量化依据。未经盐雾测试的锚栓在使用两年后抗剪切能力下降18%这一结果，促使多家场馆运营方重新评估现有锚栓的剩余寿命。相关检测机构已建议在设备更新计划中优先采用通过耐腐蚀认证的产品。
施工过程中的防腐处理成为行业关注的新焦点。锚栓安装前的表面预处理与涂层施工质量被纳入验收控制点，施工现场的温湿度监控与涂层固化时间管理也得到强化。这一系列措施从源头提升了锚栓在沿海环境中的抗腐蚀能力，为攀岩墙的安全运行构建了更坚固的基础。
